仓库物联网解决方案


1.行业现状和需求

库房温湿度往往影响到存放货物的质量、性能等,需要对环境温度、湿度等参数进行监测和控制。目前国内很多仓库装备了湿度表、温度表、湿度试纸等测试器材,虽然可以通过人工方式不断地监测温湿度。但是这种人工测试方法费时费力、效率低,且测试的温度及湿度误差大,随机性大。本公司研制的仓库无线温湿度监控系统,能对大面积、多地点的温度、湿度等物理量进行集中监测,大大提高工作效率。

2.系统特点

安装简便强力穿透数据追溯超低功耗超限报警
门状态监测温湿度监控距离报警能耗监测出入库盘点
2.1 硬件特点

该系统在硬件方面采用中科移联自主研发的ZKS物联网无线通讯模组,模组作为一种低功耗广域网络(LPWAN),具有四大超强功能:

超远距离:是蓝牙的20倍,100m到1km的识别感知定位。

超低功耗:是wifi的1/20,1颗纽扣电池至少工作2年。

超多组网:单点容量是ZigBee的6倍,1节点可实时1000+双向通讯。

超强穿透:是传统设备的5倍以上,可实现百米穿3+堵墙、50+米穿冰箱

2.2 软件特点

该系统在软件方面采用中科移联自主研发的冷云监控系统,该系统温湿度数据由温湿度探头精确采集,由网关接收数据并上传至云端服务器,用户凭借帐号密码登录进去,即可查看数据及其他管理操作,可以通过电脑、手机、微信等多种方式来实时查看冰箱情况。具有以下产品优势:

无线传输,安装位置不受限制,安装简易便捷。

远程监控,手机电脑在线访问,随时随地可查询。

满足静态、移动双重监控环境。

实时报警,超限报警(声光、短信、电话多种报警方式)。

24 小时不间断实时监控冰箱的温湿度。

3.系统硬件介绍

SXZKS TH Sensor Datalogger-S1中科无线温湿度记录仪

产品简介

SXZKS  Sensor是一款集自身存储和云端存储功能为一体的智能温湿度记录仪,基于ZKS自主研发的物联网通讯技术与云端服务器实时通信,传感数据在传输和存储过程中安全可靠。SXZKS  Sensor外观小巧轻薄,设计有悬挂、粘贴、吸附等多种置放方式,适用于医用冰箱、冷藏箱、冷库、冷藏车等固定或移动测温环境。


主要功能

超强防护级别:IP68

工作频率:433MHz

工作时间:2年

供电模式:CR2450纽扣电池

温度范围:-25℃~65℃

温度误差:±0.5℃

湿度范围:0~100%

湿度误差:±5%

SXZKS TH Sensor Datalogger-S1中科无线温湿度记录仪

产品简介

SXZKS  Sensor-S2是一款集自身存储与云端存储于一体的智能深低温记录仪,基于ZKS自主研发的物联网通讯技术与云端服务器实时通信,传感数据在传输和存储过程中安全可靠。ZKS深低温记录仪采用外置探头测温,可采集-200℃——65℃的温度范围,尤其适用于医用液氮罐、医用冰箱等固定或移动测温环境。


主要功能

超强防护级别:IP54

工作频率:433MHz

供电模式:18650锂电池(可充电)

温度范围:-200℃~65℃

温度误差:±0.5℃

温度分别率:0.1℃

可读距离:≤150米

SXZKS  Sensor-S2无线智能网关(2G)

产品简介

SXZKS Black Box-2G是一款用于无线传感网络的智能移动网关,基于ZKS无线通讯技术最多同时与1024个传感终端进行通讯,实时接收传感终端采集的传感数据,Black Box-2G通过2G网络将传感数据实时上传至云端服务器。体积小,防护级别高(IP 54)可应对移动车辆、仓库、冷库等大多数工作环境。


主要功能

中科无线网关,采用interBow内核,较高防护,超大内存容量,超长待机

采用物联网WSN技术; 支持GPRS网络,支持移动、联通、电信2G网络;

直接内置中国移动物联网专卡,即插即用;

支持同步上传数据到多个服务器;

可定时上传采集器的数据,上传时间也可以单独设定;

存储容量:≥100000条,可扩容;

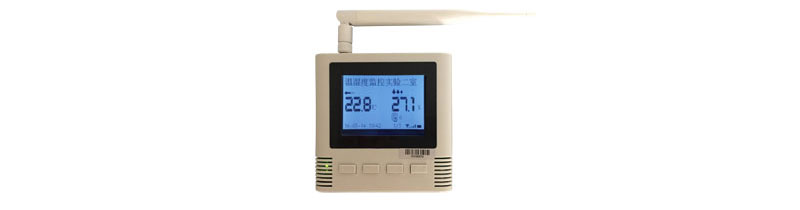

SXZKS Alarm

产品简介

ZKS智能报警器是用于智能监控系统的显示、报警终端,主要具有声光报警、实时显示、数据翻查等功能。报警器的数据获取方式有2G-服务器获取和interBow-传感终端获取两种。一个报警器可绑定多个传感终端使用,同一个传感终端也可以绑定多个报警器使用。


主要功能

支持GPRS网络或WIFI网络,数据直接从云服务器读取,GPRS支持移动、联通、电信2G;

每部报警均有唯一编码,方便识别;

屏幕参数:3.5寸LCD液晶点阵屏,可选配12英寸或15英寸触摸屏(工业级);

屏幕显示内容:监控设备温湿度信息,温、湿度报警信息,报警时间;

屏幕显示模式:轮屏显示,每次显示一个监控点位的信息,报警信息实时显示;

报警信息查看:上下翻页查看历史报警信息;按确认键默认报警处理;

声音报警模式:有异常报警信息,蜂鸣报警,可单独关掉声音报警;

光报警模式:屏幕底部报警灯闪烁或报警指示铃铛闪烁;

4.冷云监控系统介绍

4.1 系统概述

ZKS中科移联提出了基于无线有源RF技术+网络大数据处理技术的无线温湿度检测、监控解决方案,通过无线手段进行监控,突破了传统监控方法,建立起可真正实现温度远距离遥控的冷云监控系统,该系统技术国际领先;国内首创↓具有安全可靠、部署方便、超低功耗,精准度高、信息实时监控等特点,工作人员可以通过多种方式实时监控、检查数据,为医药、冷链物流、工厂、办公等运输、存储过程提供有力依据,对温湿度产品经营管理和质量控制有着重大意义。

4.2 云平台界面展示

4.2.1 登录界面


4.2.2 管理首页


4.2.3 设备界面

(1)“我的设备”界面有多种功能

(2)绑定功能


(3)报警设置


(4)查询功能


(5)报警器添加


(6)报警项目设置


(7)报警器历史

4.2.4 数据输出界面

(1)数据输出界面最主要的功能是用户可以通过自己需对历史数据进行数据查询与数据导出,目前导出格式为Excel,并且开放数据接口,相关信息部门可以直接通过数据接口实现其他形式的导出或处理。

(2)数据日报,是我公司为用户设置一个简单的数据分析,形成数据日报,支持导出,格式为Excel。


4.2.5 账户设置


4.2.6 用户界面管理

4.3 微冷云

首先在微信公众号中搜索“冷云”并添加


首次登录请点击“验证身份”


然后返回上一页,点击“我的设备”在弹出的信息中点击“我的设备列表”即可看到设备的详细信息。
